釬焊板式換熱器片沖壓生產線

晉志德釬焊板式換熱器片沖壓生產線，由依次排列的不銹鋼卷材料架、精密整平機、銅箔材料架、夾持式伺服送料機、機械手、輸送帶搭配500噸、600噸、1200噸油壓機組成。
　　

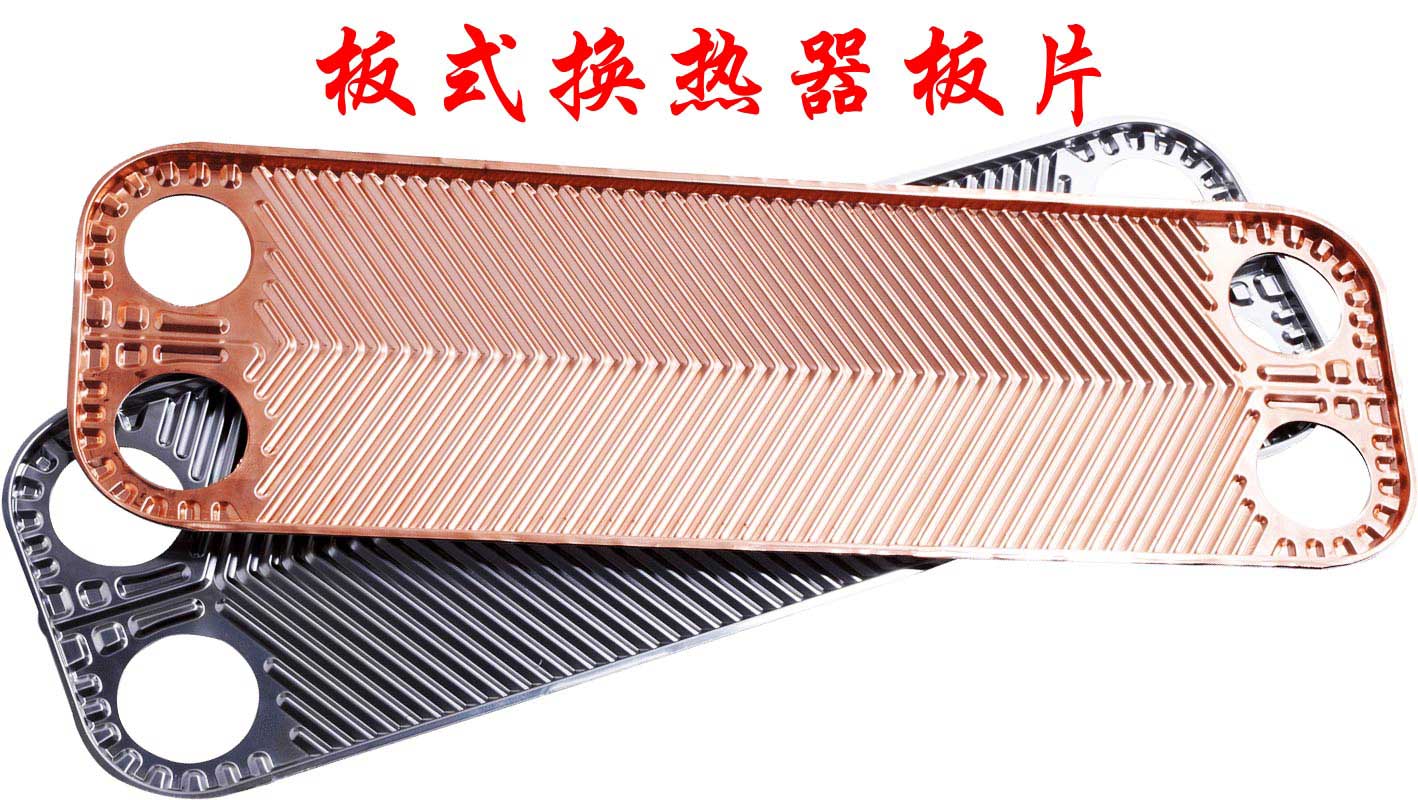

　　板片在精密模具內多工序一次壓制成型，板片的成型質量好、剛度強，流道孔及定位系統準確，可生產65種板型各種板式換熱器片。

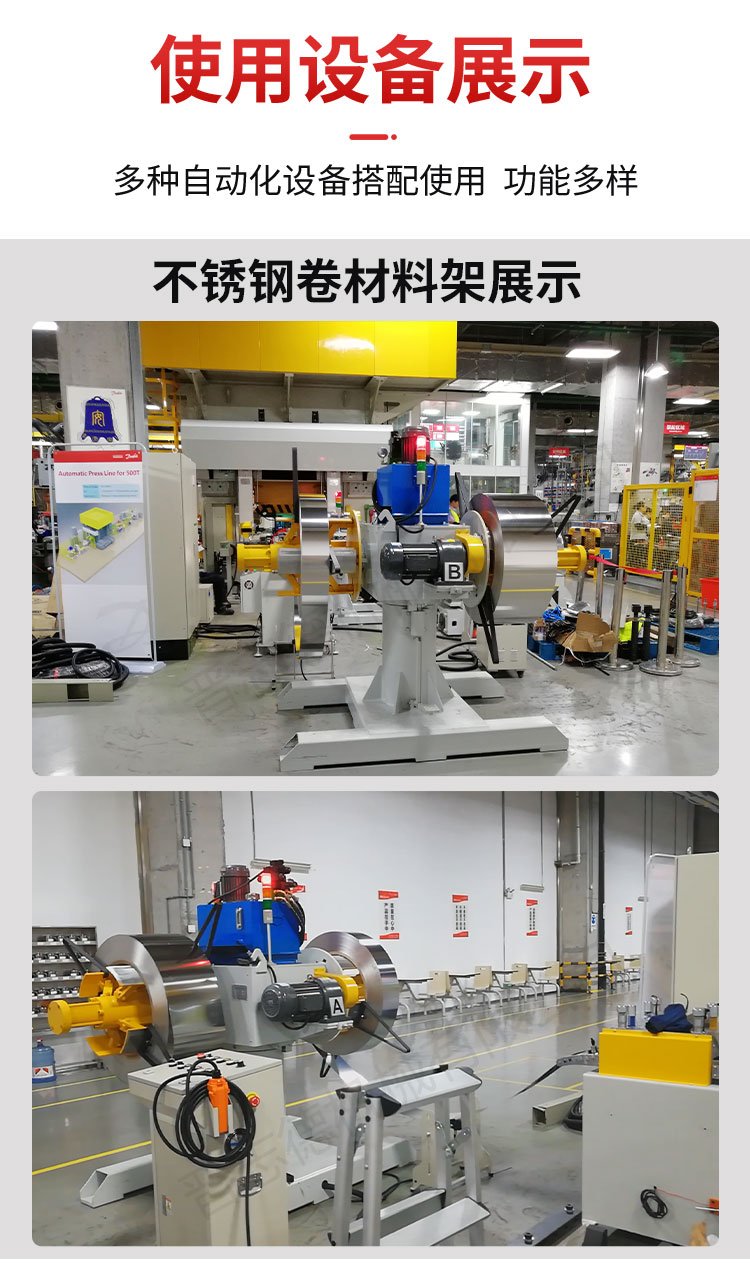

　　1、不銹鋼卷材料架：通常是雙頭材料架，擁有2個手搖擴張漲縮卷筒，在一個卷筒開卷使用時，可以為另外一個卷筒從容的上料，減少換卷停機時間，提升產量；
　　

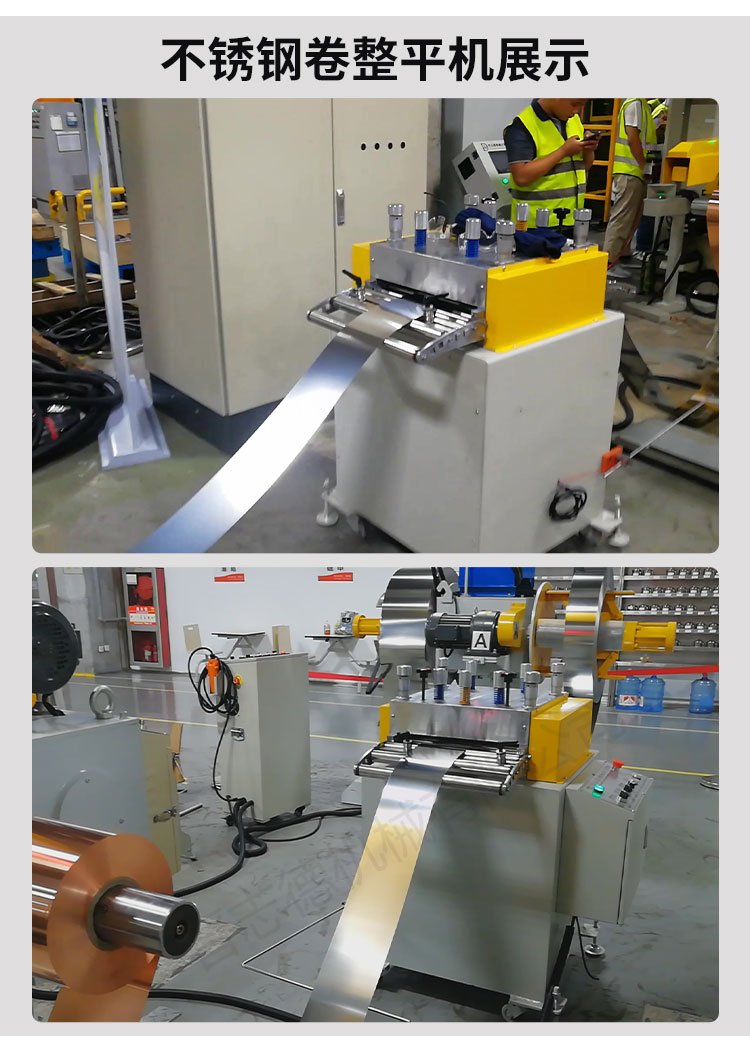

　　2、精密整平機：對不銹鋼板整平去內應力；
　　

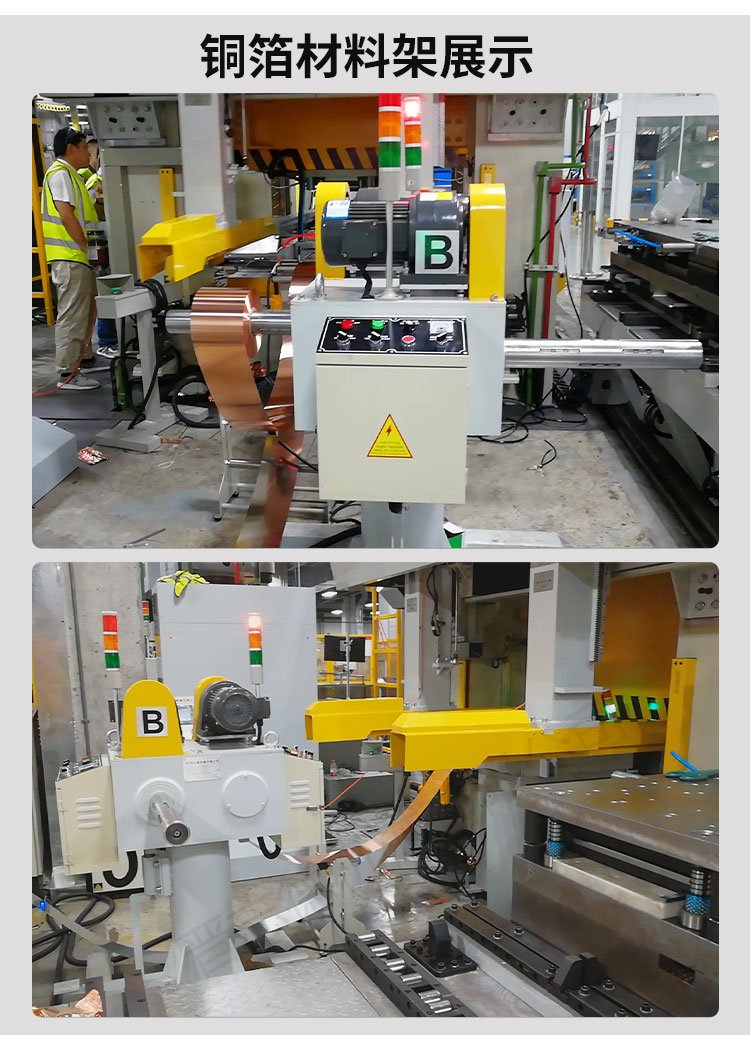

　　3、銅箔材料架：通常是雙頭材料架，擁有2個氣脹軸卷筒，在一個氣脹軸開卷使用時，可以為另外一個卷筒從容的上料，減少換卷停機時間，提升產量；
　　

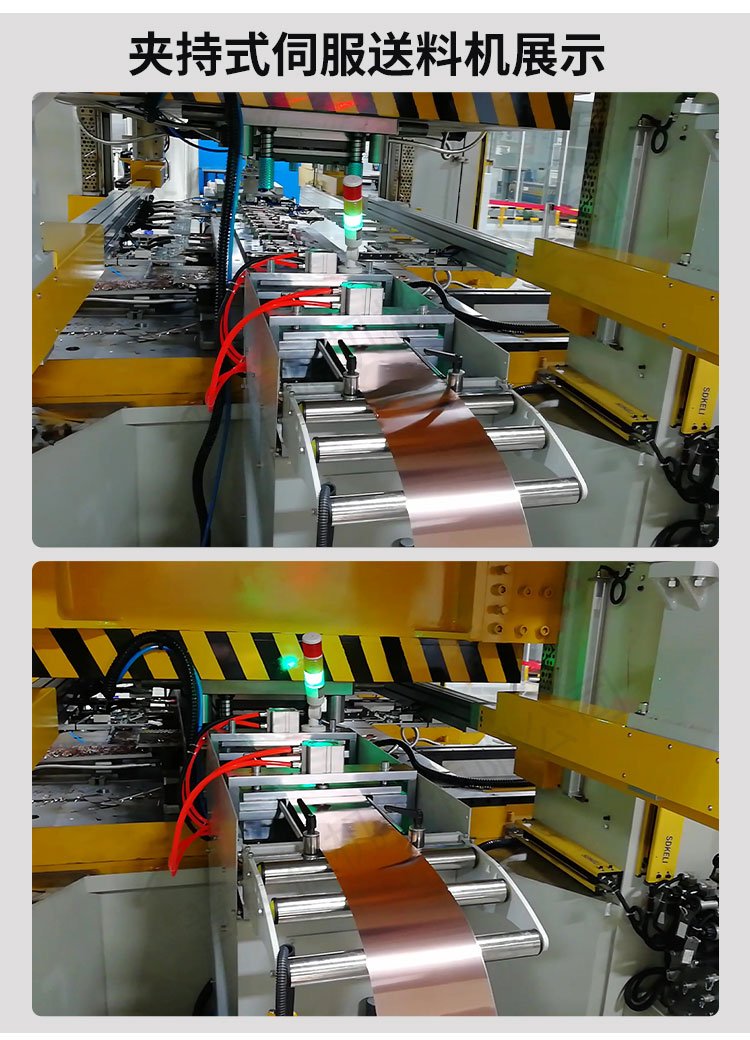

　　4、夾持式伺服送料機：伺服驅動的夾持式送料機專門設計用于處理薄料或雙料的，并確保高定位公差的快速上料；
　　
　　5、機械手：將沖壓的半成品在沖床內移位，配合油壓機沖壓；
　　
　　6、油壓機：根據釬焊板式換熱器片板片的不同，有500噸、600噸、1200噸油壓機可供選擇，框架的剛性和創新的液壓系統，實現了高水平的產品質量和高速度。
　　晉志德釬焊板式換熱器片沖壓生產線使用時，由承載不銹鋼卷的雙頭材料架將其解卷輸送，經過精密整平機校平，再由銅箔雙頭材料架進行覆膜，之后然后由夾式伺服送料機將板材送入到大噸位沖床內，由沖床、模具配合機械手直接將板式換熱器板片沖壓成型，并對板片外周進行修邊加工。
　　整線可將卷料直接制造成成品換熱器片，板片由高精密的模具一次沖壓而成，生產效率高、精度好、材料利用率高、重復精度高，板片上無過度沖壓區，不會產隱性裂紋，板片上金屬紋路高度同一，這樣使得板片承壓能力增強，機械性能更佳，接觸點分布均勻，在保證承壓要求下，獲得更高的傳熱系數。
