三合一送料機手柄操作說明

 晉志德三合一送料機均采用觸摸屏加手柄雙控制的操作模式，配備立的手持遙控盒，便于客戶在試模時，更快捷的控制送料機的寸進、寸退及料架部分的漲緊、收縮等功能，在操作的同時可觀察材料送料是否到位，安全、快速的實現高效自動化生產。
　　手持遙控盒的操作使用說明：

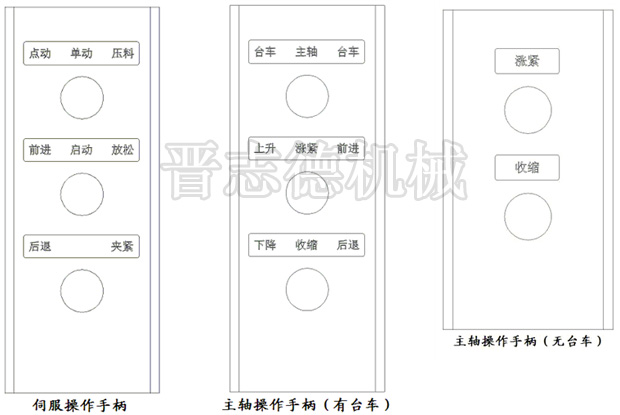

　　晉志德每臺三合一送料機配2個手持遙控盒，其中1個料架主軸操作手柄，1個伺服送料操作手柄，其布局圖如下：
　　
　　手持遙控盒元器件功能說明：
　　1、伺服送料操作手柄：三合一送料機點動運行、單動和壓料運行方式選擇旋鈕：為方便使用，手持遙控盒具有點動運行及單動運行及壓料3種功能，當該旋鈕位于點動運行方式時操作其下面的2個按鈕可以控制三合一送料機送料伺服點動送料、點動退料；當該旋鈕位于單動運行方式時操作其下面的啟動按鈕可以控制送料伺服的一次行程；當該旋鈕位于壓料運行方式時操作其下面的放松夾緊按鈕可以控制整平送料滾輪的張開與閉合。
　　2、主軸操作手柄（有臺車）：三合一送料機臺車運行及主軸運行方式選擇旋鈕：為方便使用，手持遙控盒具有臺車上升下降運行、臺車前進后退及主軸漲緊收縮3種功能，當該旋鈕位于臺車（左邊）方式時操作其下面的2個按鈕可以控制臺車上升下降；當該旋鈕位于主軸運行方式時操作其下面的啟動按鈕可以控制主軸漲緊與收縮；當該旋鈕位于臺車（右邊）方式時操作其下面的2個按鈕可以控制臺車前進后退。
　　3、主軸操作手柄（無臺車）：按漲緊，三合一送料機料架主軸擴張，按收縮時，主軸縮小。
