端子光控收料機搭配存儲器的操作流程

 在高速沖壓生產過程中，為了確保在沖床不停機狀態下完成收料機的換盤，在端子收料機與沖床之間需搭配存儲器，在收料機換盤時，先由存儲器儲存端子，然后在換盤結束后，再釋放端子，從而提高生產效率，降低人工成本。

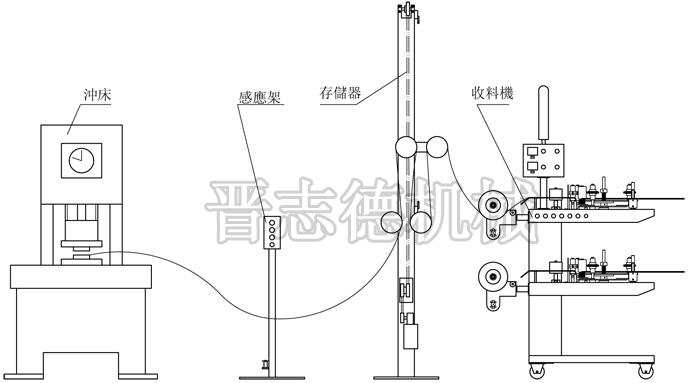

　　這種全自動高速沖壓生產線收料部分由感應架、存儲器和端子光控收料機組成。
　　
　　感應架主要有五個光電和兩根感應桿組成，主要是給變頻器信用，起變速作用。
　　存儲器主要有4個導料滾筒和調速馬達構成，主要作用是存儲端子，提高工作效率。
　　端子光控收料機采用光電追蹤器自動變速收料。
　　端子光控收料機搭配存儲器的操作流程：

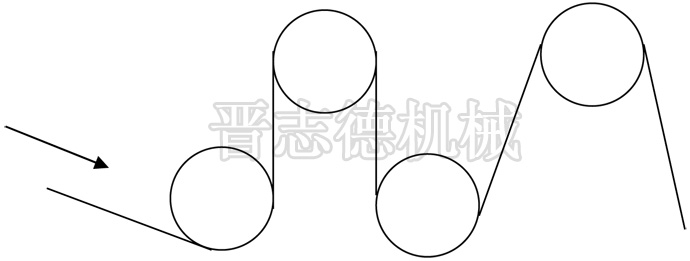

　　1、先將沖床打出來的端子手工牽引經過感應架,繞過存儲器,進入收料機。存儲器的端子纏繞方法如下圖所示：
　　
　　2、如啟動上盤，請先將轉換開關置于上盤位置，采用寸動，將端子和紙帶收取一段，同時將感應架上的旋鈕處于自動位置。
　　3、啟動收料機，開始收料。
　　4、當計數數量到或者上盤收滿，請將轉換開關置于下盤，同時將端子剪斷并連接至下盤收料盤，然后啟動收料機，再次收料開始。
　　5、按上面操作進行。
　　整個操作流程：啟動沖床，將端子穿過感應架，繞過存儲器，在收料機上接上端子，啟動收料機﹔當收料滿盤時，扳動轉換開關，同時剪斷端子(此時存儲器上升，沖床不停機)，接上另一盤端子后，啟動收料機(此時存儲器下降)，來回循環。
　　操作時的特別注意事項：
　　1、端子光控收料機采用多段變速收料，如沖床速度較快或較慢，請適當調整變頻器的多段頻率(P10.P11.P17.P18.P19.P20. P21. P22.P23)。當前設置(收料機參數P0=01，P1=02，P10=1.5，P11=1.5，P46=24，多段設置P17=10(低速)，P18.P19=15(中速)，P20.P21.P22.P23=20(高速)；存儲器參數P0=01，P1=02，P10=1.5，P11=1.5，P23.P21=8(低速)，P22=12(中速)，P20=18(高速))。
　　2、由于采用光電傳感器，其敏感性與端子的厚度和厚度有關聯，故端子光控收料機不適合厚度較薄的材料。
　　3、在開始自動運轉時，第二個光電(由上往下)需要感應到端子，多段變速才能起到作用。
　　4、檢查計數器的設定數目，具體請詳見晉志德端子收料機說明書。
　　5、內部感應電壓為DC12V。
　　6、搭配存儲器使用時，由于采用多段變速送料，所以面板的速度調整旋鈕不起作用 (當收料機單使用時，調整旋鈕起作用)。
