三合一送料機液壓剪切裝置

 卷料料頭基本都是不規整的，當其被送入沖壓設備中時，不規則的料頭不僅很難進去模具的閉合區間，而且很容易被誤沖而導致模具的損壞；一卷未沖壓完的料卷，料尾部分因沖壓會有凹凸、孔位等各種不平，當其需被換下，材料架回收時，不僅容易劃傷操作人員，而且料尾易卡入整平送料機滾筒內造成機臺損壞，因此料頭料尾在實際使用中必須剪切掉，而對于中厚板寬料，料頭料尾很難被剪切掉，往往需要多人使用鋸條慢慢進行切割，不僅費時費力而且有不小的安全隱患。
　　　

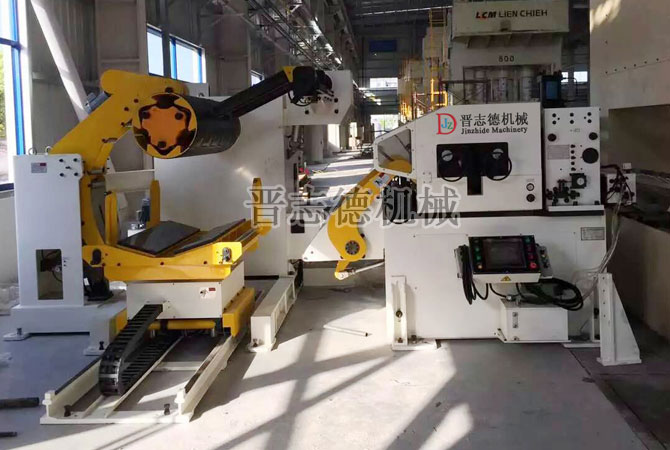

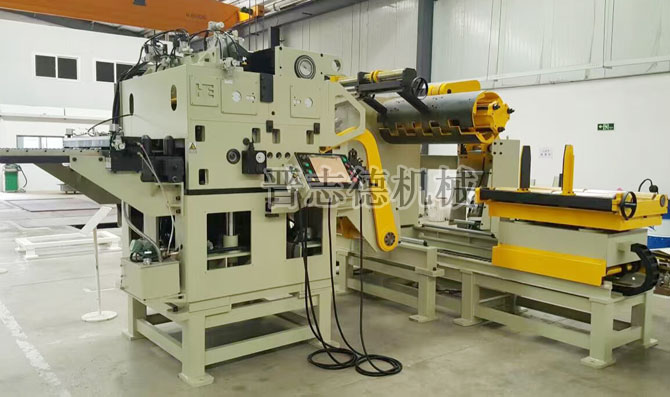

　　為此晉志德機械在設計生產中厚板三合一送料機時，設計生產了一種液壓剪切裝置以供客戶選配，其能快速穩定的剪切掉不規則的板材料頭、料尾，液壓驅動，百分表顯示調整量，安全穩定、快捷可靠。
　　　
　　晉志德三合一送料機液壓剪切裝置具有橫切機架，其上安裝有上刀座、下刀座及對應的上刀片和下刀片，下刀座下部連接有凸輪頂升裝置，凸輪頂升裝置由油壓馬達驅動；其中上刀片與下刀片之間形成一夾角；橫切單元中：上刀片及下刀片的四條棱處均分別形成刀刃；凸輪頂升裝置包括凸輪軸以及連接下刀座與凸輪軸的凸輪連桿。
　　　
　　晉志德三合一送料機液壓剪切裝置橫切單元的上刀座沿水平方向固定，而且由于上刀片與下刀片之間形成一夾角，因此在油壓馬達和凸輪頂升裝置的驅動下，下刀片從金屬板材的一側邊緣開始剪切，相對于傳統的從上而下一刀切的方式，橫切單元的剪切方式可以盡量減少剪切過程中金屬板材發生變形。中，上刀座位置可通過兩側的燕尾槽調節機構調節，以適應不同厚度金屬板材的剪切需要，通常使用時材料在1.2mm-3.2mm的厚度范圍時不用調節剪刀口間隙。
